ปรับปรุงระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ที่สถานีอนามัยบ้านแม่ชา ตำบลบ้านนาจร อำเภอแม่แจ่ม จังหวัดเชียงใหม่

หลังจากที่แฟนคลับของเอ็นจินีโอ ได้ติดต่อสอบถามทางสำนักงาน ว่าอยากให้ทางเอ็นจินีโอได้แนะนำเกี่ยวกับการปรับปรุงระบบ หรือซ่อมแซมระบบที่มีอยู่แล้ว เพื่อเป็นแนวทางให้ผู้ที่สนใจและมีระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์อยู่แล้วใช้เป็นตัวอย่างเพื่อปรับเปลี่ยน ปรับปรุงให้สามารถใช้งานได้ดีเป็นเหตุผลว่าเราจึงเลือกระบบนี้ซึ่งเป็นผลงานหนึ่งของเอ็นจินีโอ มานำเสนอเพื่อให้กับผู้สนใจได้ศึกษาต่อไป

วันนี้เราได้เราได้เดินทางไปบ้านแม่นาจร อำเภอแม่แจ่ม จังหวัดเชียงใหม่ ตามคำเชิญของเจ้าหน้าที่สาธารณสุข เพื่อตรวจสอบระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ที่ทางอนามัยมีใช้อยู่แล้ว แต่ปัญหาคือ ไม่สามารถใช้พลังงานที่ได้จากแสงอาทิตย์ได้ มีความเดือดร้อนมากเนื่องจากสถานที่ดังกล่าวใช้ไฟฟ้าที่ได้จากพลังงงานแสงอาทิตย์เป็นหลัก ถึงแม้จะมีไฟฟ้าสำรองที่ได้จากเครื่องผลิตไฟฟ้าโดยใช้เครื่องปั่นไฟ แต่การเดินทางไปที่สถานีอนามัยแห่งนี้ไปลำบาก ทำให้ต้องใช้น้ำมันเท่าที่จำเป็น



เส้นทางไป สถานีอนามัยบ้านแม่ชา

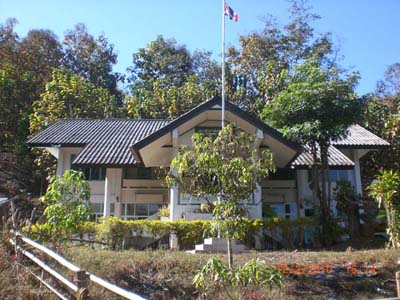

สถานีอนามัยบ้านแม่ชา อุปกรณ์ไฟฟ้าภายในใช้ไฟฟ้าจากพลังงานแสงอาทิตย์

หลังจากเดินทางถึงทางทีมงานวิศวกร ก็สำรวจแผงโซล่าเซลล์ และระบบสำรองไฟ รวมถึงระบบชาร์ทและระบบแปลงไฟ

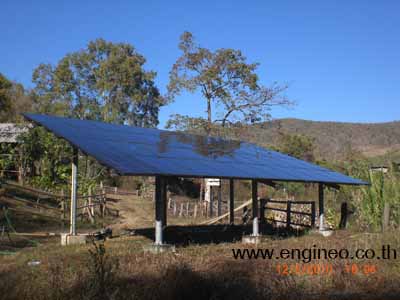

แผงโซล่าเซลล์ขนาด 50 วัตต์ จำนวน 40 แผง ต่อแบบขนานเพื่อใช้ระดับแรงดัน 48 โวลล์ โดยมีกำลังผลิต 2,000 วัตต์ต่อชั่วโมง

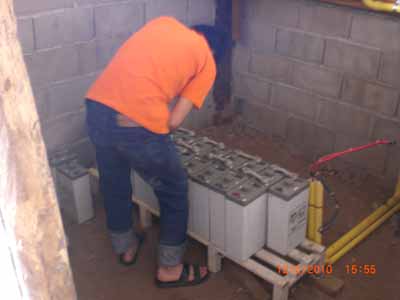

ตรวจสอบแรงดันของแบตเตอรี่ พบว่า แบตเตอรี่ที่ใช้เป็นแบบ แบตเตอรี่เซลล์เดี่ยวซึ่งแต่ละลูกจะมีแรงดัน 2 โวลล์ จำนวน 24 ลูกต่อแบบอนุกรมเพื่อให้แรงดันเท่ากับ 48 โวลล์ จากการตรวจสอบพบว่าแบตเตอรี่ไม่สามารถใช้การได้ 3 ลูกจึงทำให้ระบบไม่สามารถใช้งานได้ เนื่องจากแบตเตอรี่ดังกล่าวไม่มีจำหน่ายทั่วไปในประเทศไทย ต้องนำเข้าจากต่างประเทศ เพื่อแก้ปัญหาระยะยาว ทางเอ็นจินีโอ จึงแนะนำให้เปลี่ยนแบตเตอรี่ที่มีผลิตและจำหน่ายในประเทศไทย เพื่อง่ายต่อการบำรุงรักษา และแบตเตอรี่ที่ใช้ควรเป็นแบตเตอรี่ชนิดที่สามารถดึงประจุได้ลึกๆ (Deep cycle battery)

ทำการตรวจสอบแรงดันของแผงโซล่าเซลล์แต่ละแผง พบว่าแรงดันแต่ละแผงไม่เท่ากัน และลดลงผิดปรกติ โดยปรกติแผงโซล่าเซลล์ควรมีแรงดัน 17-18 โวลล์ในขณะที่ยังไม่ได้เชื่อมต่อโหลด แต่ที่เราวัดได้บางแผงจะมีแรงดันเหลือเพียง 12 โวลล์เท่านั้น ดังนั้นจึงต้องวางแผนที่จะทำการเดินสายไฟให้แต่ละแผงใหม่ เพื่อให้แรงดันรวมสูงกว่า 58 โวลล์ เพื่อที่จะสามารถชาร์ทเข้ากับระบบสำรองไฟฟ้า 48 โวลล์ได้ และต้องใช้ระบบควบคุมการชาร์ทที่มีระบบการชาร์ที่มีประสิทธิภาพ ดังนั้นจึงเลือกที่จะเปลี่ยนเครื่องชาร์ทประจุ เป็นยี่ห้อ OUTBACK ผลิตจากประเทศอเมริกา ซึ่งมีระบบ MPPT จะช่วยให้กำลังที่ผลิตได้จากแผงโซล่าเซลล์สามารถชาร์ทเข้ากับแบตเตอรี่ได้อย่างเต็มที่

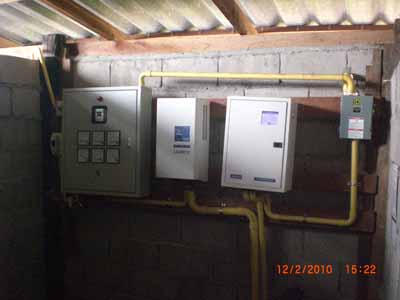

ระบบชาร์ทและควบคุมการชาร์ทและอินเวอร์เตอร์แปลงไฟอยู่ในโรงเก็บ

เมื่อเราทราบปัญหาแล้ว และวางแผนที่จะทำการเปลี่ยน แบตเตอรี่ใหม่ เปลี่ยนระบบควบคุมการชาร์ทให้ และเดินสายระบบใหม่ น่าจะใช้ได้ สำหรับเครื่องแปลงไฟฟ้าตรวจสอบไม่พบสิ่งผิดปรกติแต่อย่างได้

เช้าวันใหม่บรรยากาศสดใส



ต้มน้ำชงกาแฟที่เตรียมกันไป กลมกลืนกับธรรมชาติที่อากาศหนาวเย็น

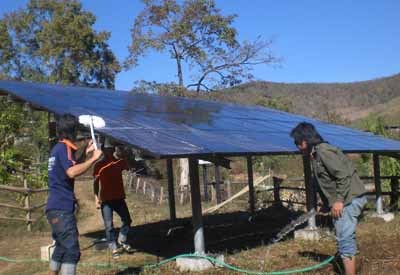

ทำความสะอาดแผงโซล่าเซลล์ เป็นสิ่งจำเป็น เพื่อให้แผงโซล่าเซลล์ผลิตไฟฟ้าได้อย่างเต็มประสิทธิภาพ พวกเราก็เริ่มที่จะทำความสะอาดแผงโซล่าเซลล์ก่อนอื่นเลย

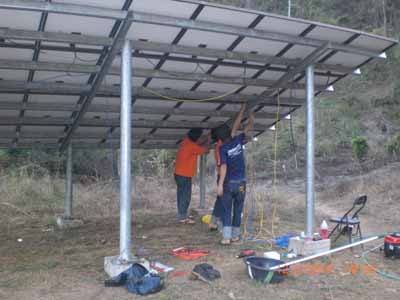

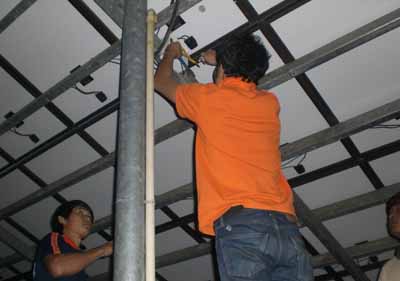

ทำการเดินสายไฟใหม่ทั้งหมด โดยเปลี่ยนใช้สายไฟที่เหมาะสมกับแผงโซล่าเซลล์ (ปรกติสายไฟ DC จะเป็นสายฝอย ยิ่งเป็นฝอยมากๆ ยิ่งดีเพราะไฟฟ้า DC จะวิ่งบนผิว)

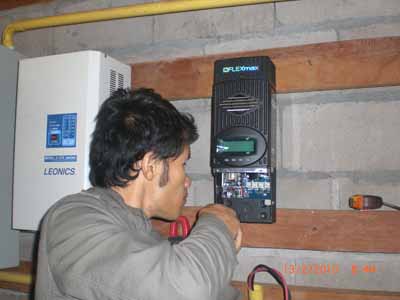

เครื่องชาร์ทประจุ ยี่ห้อ OUTBACK ซึ่งมี MPPT ประสิทธิภาพสูงถูกติดตั้งให้แก่ระบบเพื่อช่วยส่วนการชาร์ทให้มีประสิทธิภาพมากขึ้น

แบตเตอรี่ชนิดดึงประจุลึกได้เปลี่ยนแทนที่แบตเตอรี่ชนิด 2 เซลล์ โดยแบตเตอรี่ที่ยังใช้ได้ก็สามารถนำไปใช้กับระบบสื่อสารที่ใช้ระบบการชาร์ทเป็นแบบ 12 โวลล์

หลอดไฟแสดงการทำงานได้ถูกติดตั้งเพิ่ม เพื่อความสะดวกในการตรวจสอบการทำงานของระบบ

ระบบเริ่มทำงาน มีการแสดงผลในขณะการชาร์ทประจุดด้วย หลังจากนั้นก็ทำการทดสอบระบบ

เริ่มจากเปิดไฟตู้เย็น

ไฟฟ้าส่องสว่างภายในห้อง

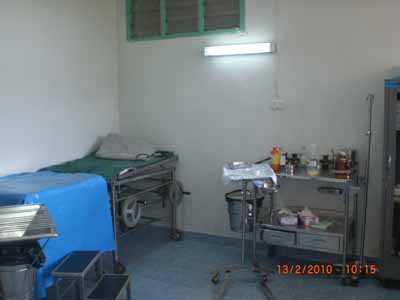

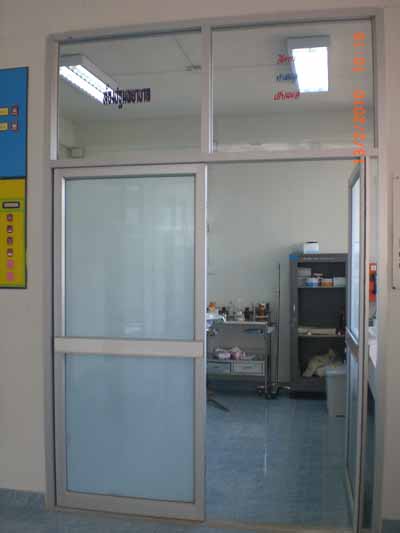

ห้องตรวจ ห้องฉุกเฉิน

ไฟสองสว่างภายนอก



พลังงานทางเลือก มีประโยชน์มาก หากรู้จักนำมาใช้ให้เกิดประโยชน์ มันมีคุณค่ามากเหลือ ไม่มีวันหมดสิ้น
